BJ45H鑄鋼夾套保溫截止閥
產品名稱：BJ45H鑄鋼夾套保溫截止閥
產品型號：BJ45H_W
連接方式：法蘭
結構形式：直通式
驅動方式：手動
產品口徑：15～150mm
公稱壓力：2.5MPa～6.4MPa
閥體材質：鑄鋼、鑄鐵、不銹鋼
產品詳情
BJ45H/W鑄鋼夾套保溫截止閥
設計與制造標準：
●設計與制造：BS1873 BS5160 GB12233
●法蘭尺寸：ANSIB16.5 JB/T79 GB9113
●壓力溫度：ANSIB16.34
●結構長度：ANSIB16.10 BS1873 GB12221
●對焊連接尺寸：ANSIB16.25
●檢驗與試驗：BS6755 GB/T13927

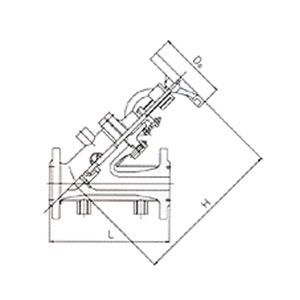

安裝尺寸及重量：
| GB 2.5MPa | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | - | 550 |
| H | 260 | 310 | 375 | 375 | 385 | 450 | 485 | 600 | 625 | 735 | 790 |
| D0 | 120 | 140 | 160 | 160 | 160 | 240 | 240 | 280 | 320 | 360 | 360 |
| Wt | - | - | - | - | - | - | - | - | - | - | - |
| GB 4.0MPa | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | - | 550 |
| H | 260 | 310 | 375 | 375 | 385 | 450 | 485 | 600 | 625 | 735 | 790 |
| D0 | 120 | 140 | 160 | 160 | 160 | 240 | 240 | 280 | 320 | 360 | 360 |
| Wt | - | - | - | - | - | - | - | - | - | - | - |
| GB 6.4MPa | |||||||||||
| DN | 25 | 32 | 50 | 65 | 100 | 150 | |||||
| L | 235 | 260 | 300 | 340 | 430 | 415 | |||||
| H | 375 | 385 | 450 | 510 | 670 | 670 | |||||
| D0 | 160 | 160 | 240 | 240 | 400 | 400 | |||||
| Wt | - | - | - | - | - | - | |||||
